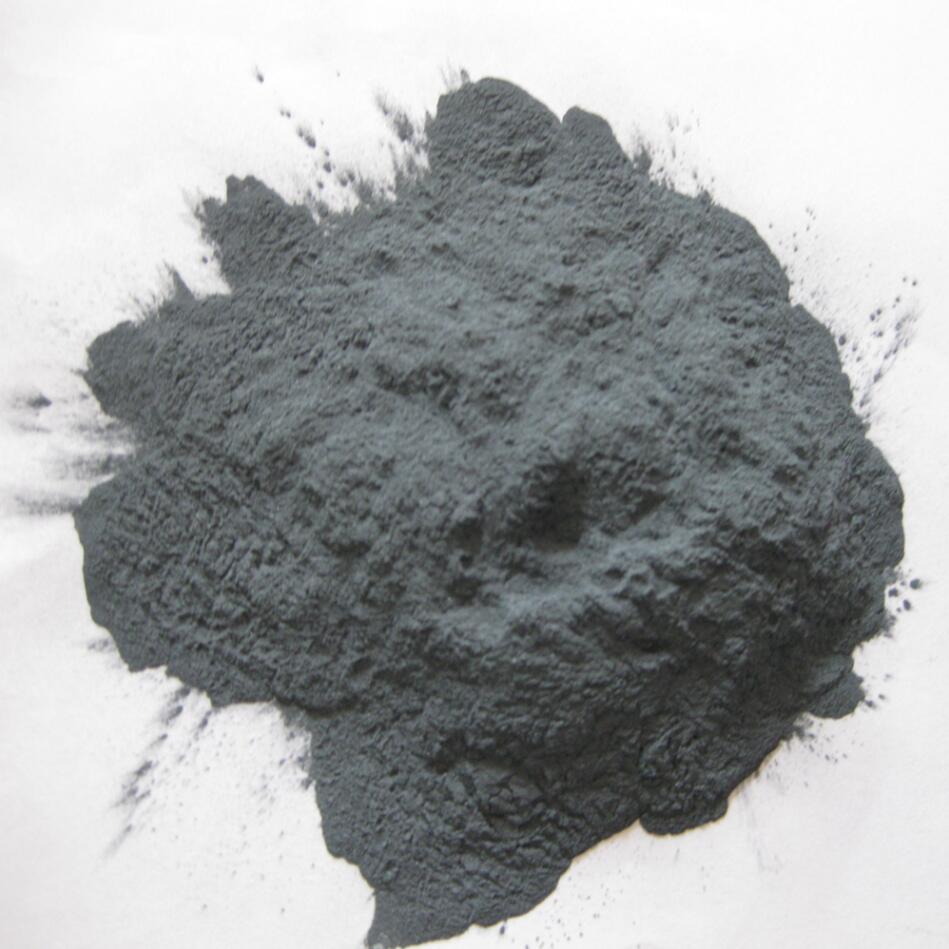

siliciumcarbidepoeders

Het zwarte siliciumcarbide wordt gesmolten met kwartszand, petroleumcokes (of antraciet) en andere grondstoffen in de 2600-2700 ℃ weerstandsoven op hoge temperatuur en dan gekoeld om het originele zwarte blok van het siliciumcarbide te krijgen, wordt het originele zwarte blok van het siliciumcarbide verpletterd door de breker, blijft de balmolen fijn gemalen om fijn poeder te krijgen. Neem fijn poeder als grondstof, gebruik een overlooptank om veel water toe te voegen, vertrouw op het drijfvermogen van water om de tijd nauwkeurig te regelen, trek verschillende soorten zwart siliciumcarbide micropoeder op verschillende tijden, neerslag, drogen bij hoge temperatuur, zeef los, en uiteindelijk verpakt in het magazijn.

Deze siliciumcarbidepoeders zijn zwarte ondoorzichtige zeshoekige kristallen, de hardheid van Mohs is 9,2, de tweede alleen voor diamant en boorcarbide, de prestaties zijn bros en scherp en hebben een bepaald geleidingsvermogen. Deze siliciumcarbidepoeders bevatten SiC voor meer dan 98,5%, de taaiheid is hoger dan het groene siliciumcarbide, meestal gebruikt voor het verwerken van materialen met een lage treksterkte, zoals glas, keramiek, steen, vuurvaste materialen, gietijzer en non-ferrometalen, optisch glas, keramiek en andere niet-metalen materialen.

Zwart siliciumcarbide hoge temperatuur smelten stookmethode algemeen bekend als: begraven poeder stoken. Het is een kracht die het begin van de verwarming, de oven kern lichaamstemperatuur van ongeveer 2500 ℃, of zelfs hoger (2600 ~ 2700 ℃), de lading bereikt 1450 ℃ bij het begin van de synthese van SiC (maar SiC is voornamelijk in ≥ 1800 ℃ bij de vorming van), en het vrijkomen van CO. Echter, de temperatuur hoger is dan 2600 ℃ wanneer het SiC zal worden ontbonden, maar ontleding van het si en de lading in het SiC generatie van C. Elke groep ovens met een Elke groep elektrische ovens is uitgerust met een set transformatoren, maar de productie van slechts een enkele oven voeding, om de spanning aan te passen volgens de kenmerken van de elektrische belasting in principe constant vermogen, high-power elektrische oven te handhaven worden verwarmd voor ongeveer 24 uur, na de black-out van de reactie op SiC genereren in principe voorbij, en dan na een periode van afkoeling kan worden verwijderd uit de zijwand, en vervolgens geleidelijk uit de oven lading. De bereiding van deze siliciumcarbidepoeders wordt voornamelijk uitgevoerd door het smelten van kwarts en petroleumteer onder omstandigheden van hoge temperatuur, dus de vraag naar temperatuur is hoog, als de temperatuur niet voldoet aan de vraag zal onzuiverheden produceren, dus de onderneming moet bedreven zijn in deze technologie.
